[實用新型]一種便攜式測振儀的制作方法
本實用新型屬于儀器設備領域具體涉及一種便攜式測振儀。
技術研發人員：嚴昆才
受保護的技術使用者：東莞市碩信電子科技有限公司
文檔號碼：201620775438
技術研發日：2016.07.20
技術公布日：2017.05.24
背景技術：
振動檢測儀是基于微處理器最新設計的機器狀態監測儀器具備有振動檢測軸承狀態分析和紅外線溫度測量功能。其操作簡單自動指示狀態報警非常適合現場設備運行和維護人員監測設備狀態及時發現問題保證設備正常可靠運行。
在工業系統中大型機械是該系統最基礎、最主要的物品它貫穿整個工業系統。一個成熟、穩定、發展的工業系統需要各行各業的許許多多不同種類的機械支持而各類機械在運行過程中都會產生震動。便攜式數字測振儀作為振動測試和分析最常用的工具廣發應用于工業領域研制和開發弄能強大、成本低、體積小、重量輕的便攜式智能測試以具有重要的現實意義。
現有的便攜式數字測振儀在實際應用中存在以下缺陷:傳統便攜式數字測振儀采用電測法、光測法和機械測振法其中以電測法應用最為廣泛法但是存在控制精度低、參數測量少等缺點影響對機械振動的工況判斷的效果；傳統便攜式數字測振儀操作復雜且采用的傳感器多不是高精度、性能可靠、抗干擾性強的壓電式傳感器；傳統便攜式數字測振儀不能實現數據的自動分析處理及生成測試報告不能利用語音播放器進行語音播放。
因此發明一種便攜式測振儀顯得非常必要。
技術實現要素：
本實用新型的目的在于提供一種便攜式測振儀，以解決上述背景技術中提出的控制精度低、穩定性差、數據傳輸慢以及缺少語音播放的問題。
為實現上述目的本實用新型提供如下技術方案：一種便攜式測振儀包括裝置本體、探頭、傳感器模塊、放大器模塊、數據采集模塊、數據處理模塊、測量方式開關、電池、數據顯示模塊、語音轉換模塊、語音播放器、鍵盤和USB接口所述裝置本體上設置有探頭；所述裝置本體內部設置有傳感器模塊；所述傳感器模塊置于探頭的下部；所述傳感器模塊通過放大器模塊與數據采集模塊；所述數據采集模塊與數據處理模塊連接；所述數據處理模塊與數據顯示模塊連接；所述數據處理模塊與語音轉換模塊連接；所述語音轉換模塊與語音播放器連接；所述裝置本體上設置有測量方式開關；所述數據顯示模塊的下部設置有電池；所述裝置本體的表面上設置有鍵盤；所述裝置本體上設置有USB接口。
進一步所述放大器模塊為微型雙電荷放大器。
進一步所述數據處理模塊在數據處理中采用ZOOMFFT算法。
進一步所述數據顯示器為LED顯示器。
進一步所述測量方式開關在測量加速度時調節高頻、低頻。
本實用新型的技術效果和優點：該便攜式測振儀通過將放大器模塊設置為微型雙電荷放大器數據處理模塊采用ZOOMFFT算法保證了測量的精度提高了儀器的可靠性；通過設置語音轉換模塊，將檢測數據在數據顯示器顯示的同時通過語音進行播報；通過設置USB接口提高數據傳輸速度。
附圖說明

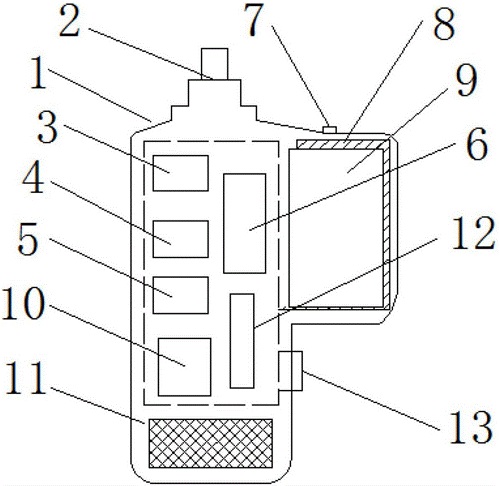

圖1為本實用新型的結構示意圖；
圖2為本實用新型的原理結構示意圖。
圖中：1-裝置本體；2-探頭；3-傳感器模塊；4-放大器模塊；5-數據采集模塊；6-數據處理模塊；7-測量方式開關；8-電池；9-數據顯示器；10-語音轉換；11-語音播放器；12-鍵盤；13-USB接口。
具體實施方式
下面將結合本實用新型實施例中的附圖對本實用新型實施例中的技術方案進行清楚、完整地描述顯然所描述的實施例僅僅是本實用新型一部分實施例而不是全部的實施例。基于本實用新型中的實施例本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例都屬于本實用新型保護的范圍。
本實用新型提供了如圖1和圖2所示的一種便攜式測振儀包括裝置本體1、探頭2、傳感器模塊3、放大器模塊4、數據采集模塊5、數據處理模塊6、測量方式開關7、電池8、數據顯示模塊9、語音轉換模塊10、語音播放器11、鍵盤12和USB接口13所述裝置本體1上設置有探頭2；所述裝置本體1內部設置有傳感器模塊3；所述傳感器模塊3置于探頭2的下部；所述傳感器模塊3通過放大器模塊4與數據采集模塊5；所述數據采集模塊5與數據處理模塊6連接；所述數據處理模塊6與數據顯示模塊9連接；所述數據處理模塊6與語音轉換模塊10連接；所述語音轉換模塊10與語音播放器11連接；所述裝置本體1上設置有測量方式開關7；所述數據顯示模塊9的下部設置有電池8；所述裝置本體1的表面上設置有鍵盤12；所述裝置本體1上設置有USB接口13。
進一步所述放大器模塊4為微型雙電荷放大器。
進一步所述數據處理模塊6在數據處理中采用ZOOMFFT算法。
進一步所述數據顯示器9為LED顯示器。
進一步所述測量方式開關7在測量加速度時調節高頻、低頻。
工作原理:該便攜式測振儀通過將放大器模塊4設置為微型雙電荷放大器數據處理模塊6采用ZOOMFFT算法保證了測量的精度提高了儀器的可靠性；通過設置語音轉換模塊10將檢測數據在數據顯示器9顯示的同時通過語音播放器11進行播報；通過設置USB接口13，testo350煙氣分析儀提高數據傳輸速度。
利用本實用新型所述技術方案或本領域的技術人員在本實用新型技術方案的啟發下設計出類似的技術方案而達到上述技術效果的均是落入本實用新型的保護范圍。
技術特征：
1.一種便攜式測振儀包括裝置本體（1）、探頭（2）、傳感器模塊（3）、放大器模塊（4）、數據采集模塊（5）、數據處理模塊（6）、測量方式開關（7）、電池（8）、數據顯示模塊（9）、語音轉換模塊（10）、語音播放器（11）、鍵盤（12）和USB接口（13）其特征在于：所述裝置本體（1）上設置有探頭（2）；所述裝置本體（1）內部設置有傳感器模塊（3）；所述傳感器模塊（3）置于探頭（2）的下部；所述傳感器模塊（3）通過放大器模塊（4）與數據采集模塊（5）；所述數據采集模塊（5）與數據處理模塊（6）連接；所述數據處理模塊（6）與數據顯示模塊（9）連接；所述數據處理模塊（6）與語音轉換模塊（10）連接；所述語音轉換模塊（10）與語音播放器（11）連接；所述裝置本體（1）上設置有測量方式開關（7）；所述數據顯示模塊（9）的下部設置有電池（8）；所述裝置本體（1）的表面上設置有鍵盤（12）；所述裝置本體（1）上設置有USB接口（13）。
2.根據權利要求1所述的便攜式測振儀其特征在于：所述放大器模塊（4）為微型雙電荷放大器。
3.根據權利要求1所述的便攜式測振儀其特征在于：所述數據顯示模塊（9）為LED顯示器。
4.根據權利要求1所述的便攜式測振儀其特征在于：所述測量方式開關（7）在測量加速度時調節高頻、低頻。
本實用新型公開了一種便攜式測振儀主要包括裝置本體、探頭、傳感器模塊、放大器模塊、數據采集模塊、數據處理模塊、測量方式開關、數據顯示模塊、語音轉換模塊、語音播放器和USB接口所述裝置本體上設置有探頭；所述裝置本體內部設置有傳感器模塊；所述傳感器模塊置于探頭的下部；所述傳感器模塊通過放大器模塊與數據采集模塊；所述數據采集模塊與數據處理模塊連接；所述數據處理模塊與數據顯示模塊連接；所述數據處理模塊與語音轉換模塊連接；所述語音轉換模塊與語音播放器連接；所述裝置本體上設置有測量方式開關；所述裝置本體上設置有USB接口。該實用新型的有益效果是穩定性好可靠性高具有語音播報的功能。
