滑動軸承的振動診斷技術
1．滑動軸承的振動分類
滑動軸承的振動按其機理可分為兩種形式：其…是強迫振動又稱同步振動主要是由軸系上組件不平衡、聯軸器的不對中、安裝不良等原因造成。
其振動的頻率為轉子的四轉頻率及其倍頻振動的振幅在轉子的臨界轉速前隨著轉速的增加而增大；超過臨界轉速則隨轉速的增加而減小在臨界轉速處有一共振峰值。
另一種振動是自激振動義稱亞同步振動，手持煙氣分析儀即油膜渦動及油膜振蕩它的振動頻率低于轉子的回轉頻率（約為轉子回轉頻率的一半）常常在某個轉速下突然發生具有極大的危害性。
2．滑動軸承振動診斷的原理
在滑動軸琢的設計、制造和安裝工作中一般均巳考慮了減小強迫振源、避免共振和加強油膜動力穩定性的問題。所以在正常工作狀態下潤滑軸承的振動量級被限制在一個較低的水平以下。
若軸承的振動一旦超過了這個水平將預示它已產生了某種故障除此之外振動作為軸承受激后的一種響應按照線性系統的頻率保持特性原理從對其所作的頻率成分分析中就有可能發現各種振源的蹤跡。
3．振動測試
測定振動用的傳感器有絕對式、相對式、加速度型、速度型、位移型等多種。在滑動軸承的振動測試中，傳感器類型的選擇除考慮傳感器本身的靈敏度、動態范圍、頻晌特性、環境適應能力和可靠性諸因素外還必須考慮安裝條件測點方向和測點位置等問題一般對軸承座外露的滑動軸承多選用絕對式振動速度或加速睦傳感器。而對軸承座隱藏在內部的滑動軸承多選用相對式振動位移傳感器。至于測量方向則以徑向的鉛垂和水平為主測點位置應選在振動傳遞途徑最短、對振源最敏感的地方。
4．滑動軸承的振動診斷方法
常用的滑動軸承振動診斷方法有以下幾類：
(1)時域幅值診斷法
該方法主要計算滑動軸承振動信號時域指標中的均方根幅值當均方根值大于某一界限值時將被檢軸承判為有故障此法簡單易行常用于簡易診斷中。
(2)時域波形診斷法

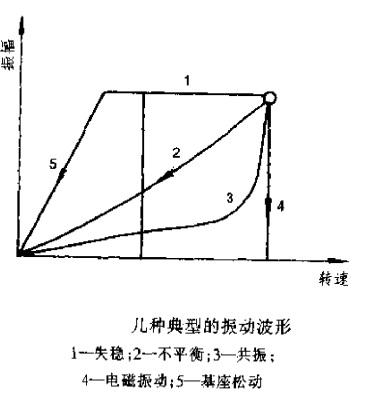

該方法主要是對滑動軸承振動信號的通頻幅值隨轉速變化的規律進行分析，從而區別被檢軸承的振動究竟是受迫振動（包括共振）還是自激振動。圖6中給出了幾種不同振動的典型振動波形可作為波形診斷的參考。
(3)頻域診斷法
對滑動軸承振動信號進行頻譜分析根據此頻譜（待檢譜）和滑動軸承正常時的振動頻譜（標準譜）之間的差異和差異處的頻率成分與振源頻率之間的對應關系能確定故障的有無、程度、類別和原因：這是一種較為精密和可靠的振動診斷辦法。
須診斷的特征頻率一般為軸轉頻、軸轉頻一半、軸轉頻的倍頻等；
